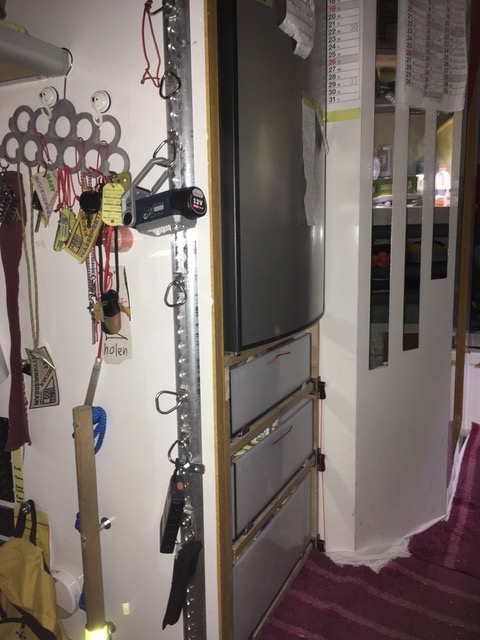

Die Stromverteilung befindet sich unterhalb des Kühlschranks im darunter stehenden Unterschrank mit den drei Schubladenauszügen.

Der Raum für die Stromverteilung findet sich an der ansonsten ungenutzen Rückwand des Unterschrankens.

Die elektrischen Bauteile der Stromverteilung können großzüging auf der 50cm Breite und 67 Höhe der Rückwand des Unterschrankes plaziert werden. Zusätzlich werden 8cm Raum des Unterschrankes für die Höhe der elektrischen Bauteile Solarregler, Sicherungen, Plus-Verteiler, Minus-Verteiler, etc. benötigt.

Da die Schubladenauszüge aber nur 50cm lang sind, wären diese 8cm Raum wahrscheinlich ebenfalls ungenutzt geblieben.

Das bringt große Freude über Raum-Findung, Restraum-Nutzung und Raum-Doppelnutzung.



Durch die davor liegenden Schubladenauszüge entfällt eine Tür zur Stromverteilung.

Durch das große Volumen der Unterschrankes ist ausreichende Wärmeabfuhr gewährleistet.

Als Wärmequelle gibt es hier nur den Solarregler.

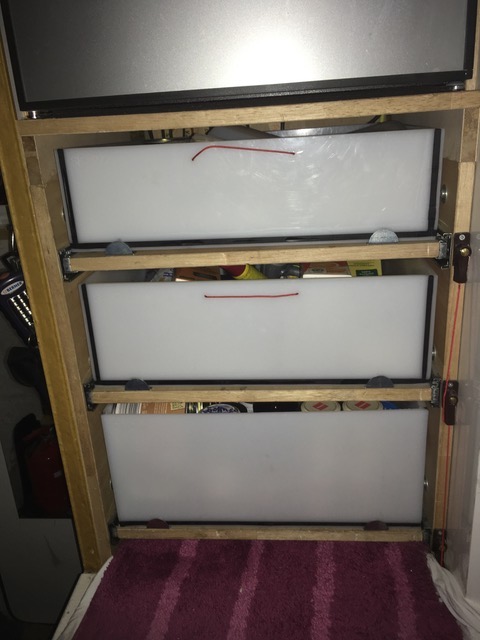

Die drei wasserdicht geschlossenen PU-Kästen stehen lose zwischen jeweils zwei vorderen und zwei hinteren Metallhalterungen auf den Schubladenauszügen.

Rechts und links begrenzen die Führungsschienen der Schubladenauszügen mögliche Bewegungungen der PU-Kästen.

Zum Herausziehen haben die  PU-Kästen vorne und hinten jeweils ein dünnes Seil. An den Seilen können die PU-Kästen herausgezogen, herausgenommen und wieder eingesetzt werden.

Die wasserdicht geschlossenen PU-Kästen sind bei Bedarf auch anderweitig nutzbar.

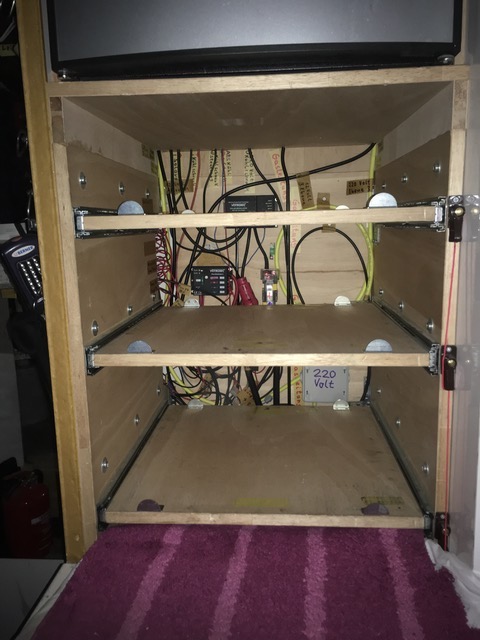

Nach dem Herausnehmen der PU-Kästen ist der Blick frei auf die drei Schubladenauszüge und die dahinter liegende Stromverteilung.

Die Schubladenauszüge können aus den Führungsschienen herausgezogen werden.

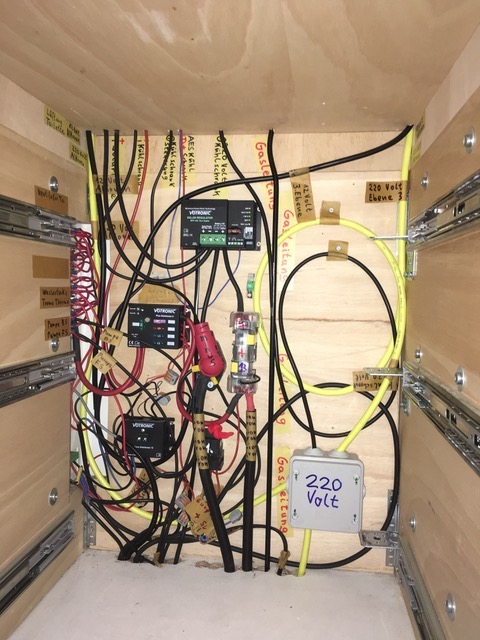

Die Stromverteilung ist jetzt bequem zugänglich.



Die Kabel nach oben gehen:
-direkt zum darüber stehenden Kühlschrank;
-zu den Solarpanelen;
-zwei 220 Volt Kabel in den Alkoven und in Ebene 3;
-zwei 12 Volt Kabel in den Alkoven und in Ebene 3.

Die Kabel nach unten gehen:

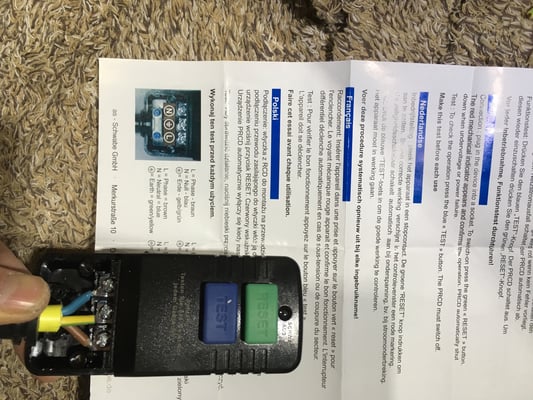

-zur 220 Volt Landstrom-Einspeisung;
-zum 220 Volt Wechselrichter,
-zur 12 Volt-Einspeisung Shunt/Batterien;
-zu den elektrischen Geräten im Keller.

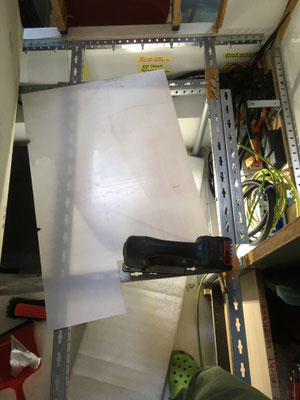

Im ersten Schritt der Stromversorgung wurde 2017 die damals erste mir bekannte Powerstation im Eingangsbereich unterhalb der Ebene 2 eingebaut.

12 Volt 100Ah Lithium Batterie-220 Volt Inverter-Ladebooster-FI Sicherung-Messshunt im Schuhkartonformat. All diese Stromkomponenten auf kleinsten Raum in einem Gerät ohne großen Montageaufwand klang verlockend.

Aber die Praxis sah dann so aus.

Der 220 Volt Ausgang hatte so starke Spannungsschwankungen, dass mehrfach der Trafo meines E-Pianos zerstört wurde.

Dann schickte der Hersteller einen Ingenieur zu Kontrolle der Umstände des Einbaues. Es wurde eine klitzekleine Abweichung in der Sinuskurve festgestellt. Trotzdem lehnte der Hersteller jede Verantwortung ab.

Ich bereitete für die Techniker des Pianoherstellers und die Techniker des Wunderkisten-Herstellers eines Test vor, in dem herausgefunden werden sollte, unter welchen Umständen der Piano-Trafo durchbrennt. Zum diesen Test kam es aber nicht mehr.

Denn etwas später wurden im Display der Wunderkiste im 220 Volt Betrieb 400 Volt Spannung angezeigt. Dies konnte offensichtlich nicht auf die Verkabelung meines Womos geschoben werden und hatte den Wunderkisten-Hersteller dann doch etwas beunruhigt. Es erfolgte umgehend der Austausch des Gerätes.

Beim zweiten Gerät generierte der Ladebooster beim Laden über die Starterbatterie sehr starke Schwankungen der Ampereanzeige.

Laut Hersteller wäre auch das ein Fehler meiner Lichtmaschine, Fahrzeugelektrik und der Womo-Verkabelung. Beim Belastungstest einer Fachwerkstatt erzeugte die Lichtmaschine konstant und stabil viele Ampere. Erst durch einen Gerichtsbeschluss konnte ich das Gerät an die Wohnmobilwerkstatt meines Vertrauens zurückgeben. Der Lieferant und der Hersteller des Wundergerätes hatten den Wohnmobilhändler mit dem Problem alleine gelassen.

Was waren mögliche Gründe für die Ausfälle?

Zu viel Technik auf zu kleinem Raum.

Zu viel Wärme.

Zu viele komplexe Vorgänge.

Separierung bei Fehlersuche schwer oder garnicht möglich.

Austausch einzelner Komponenten nicht oder schwer möglich.

Die Raumnutzung in dem Wundergerät war extrem hoch.

Meine Erfahrung ist:

Zu viel Technik auf zu kleinem Raum.

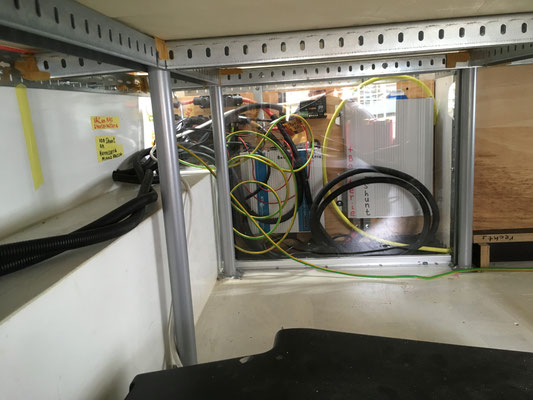

Deshalb erfolgte an anderer Stelle der Aufbau einer Stromversorgung mit Einzelgeräten.

Im Vergleich gibt es sehr kompakte Elektroanlage bis hin zu Anlagen, welche ganze Kofferräume ausfüllen.

Da könnte man doch mal die Raumnutzungskennzahlen für Elektrogeräte berechnen.

Die Kabel nach links gehen:

-zur Wassertankanzeige:

-zur Kontrolleinheit der Truma Therme;

-zum Sicherungs-Schalter-Kasten;

-zu den zwei Wasserpumpen;





Ich habe schon Stromverteilungen gesehen, welche auf den ersten Blick wesentlich ordentlicher aussehen als die meine.
Die Kabel liegen offen und können im Verlauf verfolgt werden.
 Die Kabel sind alle länger als notwendig, um noch auf Änderungen der Komponenten reagieren zu können.
Die Kabel sind beschriftet.
Für mich ist wichtig, dass ich mit allen Kabeln alleine zurecht komme.





Berechnung Raum

[•RNK Stromverteilung]
[•Stromverteilung Länge 0,08m x Breite 0,50m] = [•Stromverteilung-Boden-Fläche 0,04m2 Quadratmeter]
[•Stromverteilung-Boden-Fläche 0,04m2 Quadratmeter] x Höhe 0,67m = [•Stromverteilung-Volumen 0,0268 Kubikmeter]





Von Außen ist nichts zu sehen.
Durch öffnen der Schubladen hat man Sicht auf die Stromverteilung, um z.B. auf die Kontrollleuchten des Solarreglers.
Die Stromverteilung ist bei Bedarf durch Herausnahme der Schubladen gut zugänglich.

[•RNK Unterschrank ]
[•Unterschrank Länge 0,60m x Breite 0,50m] = [•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter]
[•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter] x Höhe 0,67m = [•Unterschrank-Volumen 0,201 Kubikmeter]

[•RNK Schubkasten-Auszug-Oben]
[•Schubkasten-Auszug-Oben Länge 0,46m x Breite 0,465m] = [•Schubkasten-Auszug-Oben-Boden-Fläche 0,2139m2 Quadratmeter]
[•Schubkasten-Auszug-Oben-Boden-Fläche 0,2139m2 Quadratmeter] x Höhe 0,145m = [•Schubkasten-Auszug-Oben-Volumen 0,0310 Kubikmeter]

[•RNK Schubkasten-Auszug-Mitte]
[•Schubkasten-Auszug-Mitte Länge 0,46m x Breite 0,465m] = [•Schubkasten-Auszug-Mitte-Boden-Fläche 0,2139m2 Quadratmeter]
[•Schubkasten-Auszug-Mitte-Boden-Fläche 0,2139m2 Quadratmeter] x Höhe 0,17m = [•Schubkasten-Auszug-Mitte-Volumen 0,0363 Kubikmeter]

[•RNK Schubkasten-Auszug-Unten]
[•Schubkasten-Auszug-Unten Länge 0,46m x Breite 0,465m] = [•Schubkasten-Auszug-Unten-Boden-Fläche 0,2139m2 Quadratmeter]
[•Schubkasten-Auszug-Unten-Boden-Fläche 0,2139m2 Quadratmeter] x Höhe 0,215m = [•Schubkasten-Auszug-Unten-Volumen 0,04598 Kubikmeter]




[•RNK Stromverteilung]
[•Stromverteilung Länge 0,08m x Breite 0,50m] = [•Stromverteilung-Boden-Fläche 0,04m2 Quadratmeter]
[•Stromverteilung-Boden-Fläche 0,04m2 Quadratmeter] x Höhe 0,67m = [•Stromverteilung-Volumen 0,0268 Kubikmeter]





Verwendete Grundfläche der Gesamten Bodenfläche

[•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter]



Verwendetes Volumen des Gesamten Wohnraumvolumens
[•Unterschrank-Volumen 0,201 Kubikmeter]

[•Unterschrank-Volumen NUTZUNG] sind
[•Stromverteilung-Volumen 0,0268 Kubikmeter]
[•Schubkasten-Auszug-Oben-Volumen 0,0310 Kubikmeter]
[•Schubkasten-Auszug-Mitte-Volumen 0,0363 Kubikmeter]
[•Schubkasten-Auszug-Unten-Volumen 0,04598 Kubikmeter]


Das auf der verwendeten Grundfläche

[•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter]



benutzte Volumen
[•Unterschrank-Volumen 0,201 Kubikmeter]



ergibt das tatsächlich nutzbare Volumens
[•Unterschrank-Volumen NUTZUNG 0,14008 Kubikmeter]



Für das Funktionieren der Technik (hier die Scharniere, die Auszüge, das Gehäuse der Schubkästen) und die darum befindliche notwendige aber nicht direkt nutzbare Luft werden benötigt

[•Unterschrank-Volumen TECHNIK-GEHÄUSE-LUFT 0,06092 Kubikmeter]

Umrechnung in Prozent
[•Unterschrank-Volumen 0,201 Kubikmeter = 100%]
[•Unterschrank-Volumen NUTZUNG 0,14008 Kubikmeter = 69,69%]
[•Unterschrank-Volumen TECHNIK-GEHÄUSE-LUFT 0,06092 Kubikmeter =30,31%]

Umrechnung in Prozent
100,00% [•Unterschrank-Volumen 0,201 Kubikmeter=100%]
  69,69% [•Unterschrank-Volumen NUTZUNG 0,14008 Kubikmeter=69,69%]
  30,31% [•Unterschrank-Volumen TECHNIK-GEHÄUSE-LUFT 0,06092 Kubikmeter=30,31%]

Auf der verwendeten Bodenfläche

[•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter]

im verwendeten Bodenflächenvolumen

[•Unterschrank-Boden-Fläche 0,3m2 Quadratmeter]

mal

[•Raum-Höhe 3,10m Meter]

ist gleich

[•Bodenflächen-Volumen 0,93 Kubikmeter]





werden nutzbarer Raum geschaffen für



[•Oberschrank-Volumen NUTZUNG]

[•Kühlschank-Volumen NUTZUNG]

[•Unterschrank-Volumen NUTZUNG 0,14008 Kubikmeter]

[•Keller-Volumen NUTZUNG]



Kurze Wege

Starterbatterie vor dem Fahrersitz

Aufbaubatterien unter dem Beifahrersitz

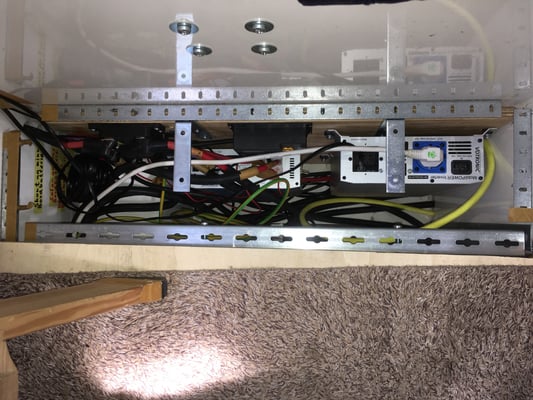

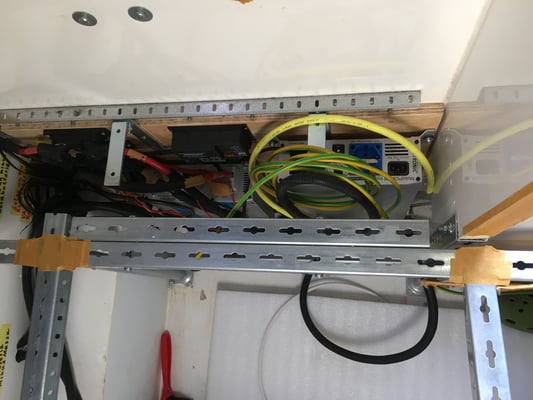

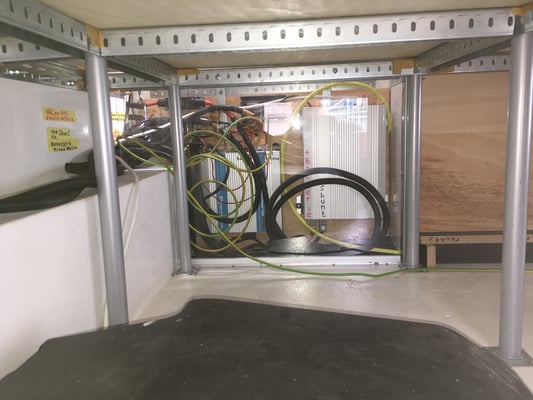

12 V Ladebooster, 220V Inverter, Messshunt, Sicherungen im Aufbau direkt hinter dem Beifahrersitz.
